专利技术交底材料附图要求

说明书附图应当使用包括计算机在内的制图工具和黑色墨水绘制，线条应当均匀清晰、足够深，不得着色和涂改，不得使用工程蓝图。剖面图中的剖面线不得妨碍附图标记线和主线条的清楚识别。几幅附图可以绘制在一张图纸上。一幅总体图可以绘制在几张图纸上，但应当保证每一张上的图都是独立的，而且当全部图纸组合起来构成一幅完整总体图时又不互相影响其清晰程度。附图的周围不得有与图无关的框线。附图总数在两幅以上的， 应当使用阿拉伯数字顺序编号， 并在编号前冠以“图” 字，例如图1、图2。该编号应当标注在相应附图的正下方。
    附图应当尽量竖向绘制在图纸上，彼此明显分开。当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边。一页图纸上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置。附图标记应当使用阿拉伯数字编号。说明书文字部分中未提及的附图标记不得在附图中出现，附图中未出现的附图标记不得在说明书文字部分中提及。申请文件中表示同一组成部分的附图标记应当一致。
    附图的大小及清晰度，应当保证在该图缩小到三分之二时仍能清晰地分辨出图中各个细节，以能够满足复印、扫描的要求为准。同一附图中应当采用相同比例绘制，为使其中某一组成部分清楚显示，可以另外增加一幅局部放大图。附图中除必需的词语外，不得含有其他注释。附图中的词语应当使用中文，必要时，可以在其后的括号里注明原文。流程图、框图应当作为附图，并应当在其框内给出必要的文字和符号。一般不得使用照片作为附图，但特殊情况下，例如，显示金相结构、组织细胞或者电泳图谱时，可以使用照片贴在图纸上作为附图。

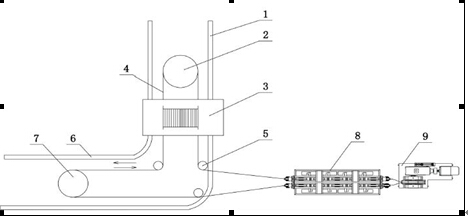

图例：
